11月に最近温かいですね!体調変化に気を付けてください。日曜日にまた埼玉の歯科大へお邪魔します♪よろしくお願いいたします!

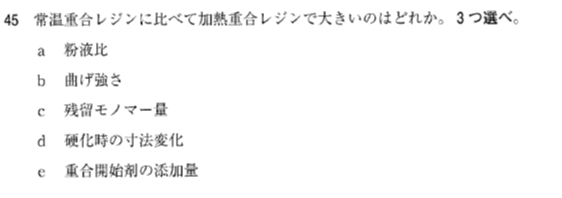

【112A-45】
【解説】
では、本日は加熱重合レジンと常温重合レジンの比較です。ここは定番中の定番、古から現代まで出題されてます。単純暗記だとつらいので、イメージを持って覚えましょう!アクリルレジンはお好み焼きです!( ・´ー・`)
お好み焼きミックスの粉(PMMA)と水(MMA)の量で変わります。
加熱重合レジンはお好み焼き! 常温重合レジンはもんじゃ焼き!
お好み焼きは水に対して粉が多い(粉液比大)、そして食べ応えがある(硬いつよい)。
もんじゃ焼きは水に対して粉が少ない(粉液比小)、食べ応えがない(硬さが弱い)。
性質 |
加熱重合レジン(お好み焼き) |
常温重合レジン(もんじゃ焼き) |
PMMAの平均分子量 |
大きい(食べ応え有) |
小さい(約40万) |
PMMAの粒子径 |
大きい(食べ応え有) |
小さい(25~50㎛) |
液への促進剤の添加 |
なし(熱でBPO分解するから不要) |
あり(DMPTで分解する) |
粉液比 |
大きい(2~2.5:1) ➡お好み焼きは粉が多い |
小さい(1~1.5:1) ➡もんじゃは粉が少ない |
重合開始期溝 |
熱によるBPOの分解 |
第三アミンによるBPOの分解 |
硬化したレジンの分子量 |
大きい(食べ応え有) |
小さい |
未反応モノマー |
少ない |
多い(粉が少ないから水が多い) |
為害作用 |
少ない |
多い |
硬化時の収縮(寸法安定性) |
大きい(0.3~0.5%) ➡硬化時に熱が絡むので収縮大 |
小さい(0.2%) |
適合性 |
やや不良 寸法安定悪いのでやや不良 |
良好 |
機械的性質 |
良好(食べ応え有) |
やや不良 |
耐変色性 |
良好 |
やや不良 |
【選択肢考察】
〇a 紛液比は加熱重合レジンで大きいです
〇b 曲げ強さは加熱重合レジンで大きいです
✕c 残留モノマーは常温重合レジンで大きいです
〇d 硬化時の収縮は加熱重合レジンで大きいです
✕e 重合開始材の添加量は常温重合レジンで大きいです
【正解】
a,b,d
またどこかでお会いしましょう♪アデュ~(*´♡`*)
★115回解説講義★
★オンライン予備校TID
★インスタアカウントTID
「tid_miu」で検索してみてください(*´▽`*)
https://www.instagram.com/tid_miu/
★コンテンツまとめ記事はこちら
